Ookeaniäärse kuurordi terrassi,{0}}kõrge katusebaari või basseiniäärse avatud terrassi sisustamisel on välivarjude valik põhimõtteliselt ehitustehniline otsus. Kuigi ostjad eelistavad sageli esteetilist paigutust ja istekohtade katvust, seisavad rajatiste juhid silmitsi karmima reaalsusega: äkilised tuuleiilid muutsid valesti määratletud varjualused tõsisteks struktuurilisteks ohtudeks ja vastutusriskideks.
Arutelu valimise üle a konsool vs keskpostiga vihmavaritugeva{0}}tuulega keskkondade puhul taandub mehaaniline võimendus, jõujaotusvektorid ja vundamendi dünaamika. Mõlemad konstruktsioonid täidavad erinevaid arhitektuurseid rolle, kuid nende võime taluda turbulentset õhuvoolu erineb dramaatiliselt sõltuvalt sellest, kuidas nende raami geomeetria talub aerodünaamilisi tõste- ja külgkoormusjõude.

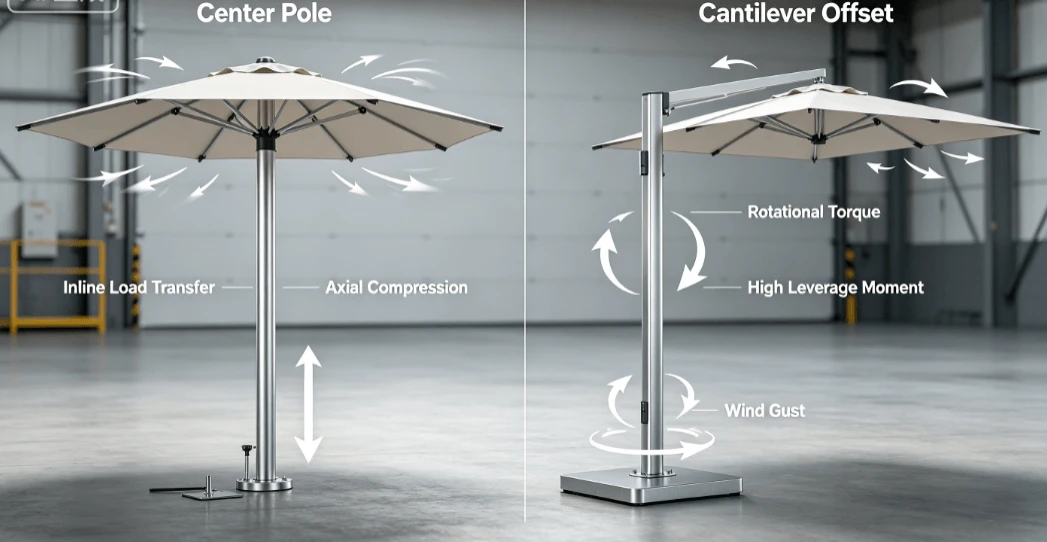

Mehaaniline jõudünaamika: keskpoolus vs. konsool
Struktuuri stabiilsuse hindamiseks karmide ilmastikutingimuste korral tuleb analüüsida, kuidas iga raami konfiguratsioon reageerib tuuleenergia löömisele võrastikule.
Keskuse-pooluse struktuurne käitumine
TraditsioonilineKaubanduslik siseõue vihmavarikasutab sirget vertikaalset masti, mis paikneb otse varikatuse rummu keskosa all. Kui suure -kiirusega õhk voolab üle varikatuse pinna, muundatakse jõud allapoole suunatud aksiaalseks survekoormuseks ja otseseks külgsuunaliseks nihkekoormuseks piki peamise pooluse telge.
Kuna tugimast asub otse raskuskeskmes, kandub konstruktsioonikoormus otse maavundamendile. See sümmeetriline koormustee minimeerib pöörlemist ja hoiab kallutusvõimendi madalal, muutes kesk-pooluse struktuurid tugeva tuuleturbulentsi ajal stabiilseks.
Konsooli (nihke) struktuurne käitumine
A Konsoolne terrassi vihmavarinihutab tugiposti täielikult varjualusest väljapoole, riputades varikatuse pea kohal oleva horisontaalse käe külge. Kuigi see tagab varikatuse all 100% takistusteta põrandapinna, muudab see drastiliselt tuuletakistuse füüsikat.
Kui tuul tabab nihket varikatust, toimib horisontaalne hoob pika mehaanilise hoovana. Selle asemel, et jõudu otse alla suunata, tekitab tuul märkimisväärset pöördemomenti ja paindemomente liigendis, kus horisontaalne õlg puutub kokku vertikaalse mastiga. See asümmeetriline külgkoormus -loob suure tõususurve ja pöördejõud, mis üritavad alust ümber lükata või peamisi pöördetihvte nihutada.
Struktuurijõudude dünaamika ja mehaaniliste rikete analüüs
| Mehaaniline parameeter | Keskuse pooluse vihmavarjuarhitektuur | Konsool / Offset Umbrella arhitektuur |
| Esmane koormuse vektor | aksiaalne survekoormusja sisemine külgnihke. | Asümmeetrilinepöörlemismomentja suur paindemoment. |
| Raskuskese | Kontsentreeritud vertikaalselt üle keskse tugipunkti. | Väljas-keskus; sõltub suuresti vastukaalu ballastist. |
| Tõusu vastupanu | kõrge; õhurõhk jaotub ühtlaselt keskrummu ümber. | Mõõdukas kuni madal; varikatus kipub tuult püüdma nagu puri. |
| Ühised stressipunktid | Alumine rummu juht{0}}ja keskmise pooluse ühendusmuhv. | Peamine küünarnukk, noole pöördliigend ja masti aluse krae. |
| Esmane tõrkerežiim | Masti painutamine lauakrae või alumise ribi pesa nihke juures. | Noolevarre käärimine, pöörleva luku eemaldamine või aluse kallutamine. |
Materjalitehnoloogia tugevate{0}}tuulekeskkondade jaoks
Hästi{0}}konstrueeritud raami disain on täpselt nii tugev, kui tugev on selle tooraine. Pideva rannikualade turbulentsi üleelamiseks ilma metalli püsiva deformatsioonita on tugeva-tuulevarjuga struktuuride jaoks vaja tööstuslikku-klassi struktuurisulamit.
Alumiiniumsulamite valik
Tavalised elumajade vihmavarjud toetuvad sageli õhukese{0}}seinaga terastorudele või madala-kvaliteediga alumiiniumile, mis lokaalse koormuse korral lukustub. Seevastu raske-koormusmereklassi alumiiniumist terrassi vihmavarikasutab paksu{0}}seina6063-T6 pressitud alumiiniumsulamvertikaalse masti ja noolevarre jaoks. See spetsiaalne konstruktsioonisulam tagab suurepärase tõmbetugevuse ja kõrge korrosioonikindluse, tagades raami elastse paindumise tipptuule puhangute korral ilma püsivat painde tegemata.
Ribide vastupidavus ja energia neeldumine
Kuigi jäigad raamid kõlavad tugevalt, võib jäikus dünaamiliste tuuleiilide ajal puruneda. Aklaaskiust ribi kaubandusliku turu vihmavarikasutab pigem tahkeid pultrudeeritud klaaskiudtugesid kui õõnsaid metallribasid.
Klaaskiul on märkimisväärne paindemälu. Kui tugev tuuletasku tabab varikatust, painduvad klaaskiust ribid allapoole, et välja lasta kinni jäänud õhurõhk, ja klõpsavad tuuleiili möödudes hetkega tagasi oma algse geomeetria.
Integreeritud tehnoloogia kaalutlused
Kaasaegsed kaubanduskeskused nõuavad sageli funktsionaalseid uuendusi, näiteks väljasTuledega terrassi vihmavariõhtuse tööaja pikendamiseks. Sisemiste LED-draiverite ja juhtmestike integreerimine nõuab aga täppisehitust.
Kõrge tuuletakistuse säilitamiseks tuleb sisemised juhtmestikud freesida spetsiaalseteks sisemisteks ribideks, mitte puurida väliseid konstruktsiooni seinu, vältides pingete kontsentratsiooni, mis võiks tugeva tuule korral kahjustada raami terviklikkust.
Materjali jõudlus konstruktsioonilise tuule pinge all
| Komponentide materjal | Paindemälu ja pinge taastamine | Tõmbetugevus ja voolavuspunkt | Kõrge{0}}tuuletehnika sobivus |
| 6063-T6 alumiiniumsulam | Madal painduvus; mõeldud jäiga masti takistuseks. | Väga kõrge; talub suurt pöördemomenti ja painutusi. | Suurepärane peamiste konstruktsioonipostide ja noolehoobade jaoks. |
| Pultrudeeritud klaaskiust tugipostid | Silmapaistev; paindub tuuleenergia ja tagasilöökide paiskamiseks. | Suur paindlikkus ilma püsiva deformatsioonita. | Suurepärane varikatuse tugiribide jaoks tugeva{0}}tuulega piirkondades. |
| Standardne pehme teras | Kehv pinge taastumine; paindub püsivalt stressi all. | Mõõdukas; väga vastuvõtlik rooste oksüdatsioonile. | Ei sobi suure{0}}tuulega kommertsrakendusteks. |
| Täis tiikpuu | Null painde taastumine; klõpsab äkilise löögikoormuse all. | Mõõdukas kokkusurumine; raske oma-kaal. | Varjatud alade laat; vaene äärmuslike tuuleiilide vastu. |
Kallutamise riskid ja vundamendi mehaanika
Hinnates akonsool vs keskpostiga vihmavari, raami materjal on vaid pool võrrandist. Vundamendi ankrud määravad kindlaks, kas konstruktsioon püsib ootamatute ilmamuutuste ajal kindlalt maandatud.
🛠️ Tehnikavaldkonna ülevaade:Ümbermineku oht määratakse tuule kogupinna pindala korrutisega võra keskpunkti ja alusserva vahelise kaugusega. Nihkekujulised konstruktsioonid nõuavad stabiilsuse säilitamiseks oluliselt rohkem liiteseadet kui{1}}keskpostide konstruktsioonid.
Võrreldes maapinnale paigaldamise valikud
Eraldi seisev kaalutud alus:
Keskpoolus:Tugeva tuulega piirkondade jaoks on vaja 100–180 naela.
Konsool:Vajab 250 kuni 500+ naela kaaluvat ballastialust tänu väljalülitatud-keskhoovale.
Pinnale paigaldamise alusplaat:
Raske konstruktsiooniterasplaat poltidega otse raudbetooni sisse, kasutades paisuankruid. Kõrvaldab mahukad kaalualused ja takistab raami ümberminekut.
Maapinna ankruhülsis-:
Konstruktsiooniterasmaandusankru pesas-valatakse otse sügavale betoonalusesse. See valik tagab kõrgeima tuuleohutuse taseme, muutes tugeva tuule korral masti maast välja tõmbamise peaaegu võimatuks.
Varikatuse õhutusmehaanika
Jootraha saamise riski veelgi vähendamiseks on kõrgekvaliteedilistel{0}}kaubapealsetel vihmavarjudel mitmetasandiline-varikatuse tuuletõmbesüsteem. Kahe- või kolmekordsed tuuleavad võimaldavad varjekanga alla jäänud kõrgsurveõhul{1}}tõrgeteta läbi ülemiste õhuvoolukanalite väljuda. See lihtne hüdrodünaamiline tasakaal vähendab varikatuse tõusu äkiliste tormide ajal kuni 35%.
Nõuded maapealsele ankrupaigale ja ballastile tuuletsooni järgi
| Operatiivne tuuletsoon | Keskpooluse ankru spetsifikatsioon | Konsool/nihkeankru spetsifikatsioon | Soovitatav varikatuse kangas ja ventilatsioon |
| Madala tuule tsoon (0–18 MPH) | 80–100 naela eraldiseisev mobiilne alus | 200–250 naela kaalutud raami alus | lahendus-värvitud akrüülkangasühe tuuleavaga. |
| Mõõduka tuule tsoon (19–30 MPH) | 120–180 naela raske alus kahe lukuga toruga | 300–400 naela raske betoon-/graniidialus | Lahendus-värvitud akrüül kahe kattega tuuleavaga. |
| Tugeva tuule tsoon (31–45+ MPH) | Terasest pinnaplaat või{0}}maapinnaga hülss | Betoonvundamendi otsene kruvimine kohustuslik | Tugevdatud akrüülist varikatus kolmekordsete tuuleavadega jaroostevabast terasest 316 riistvara. |
Testimisstandardid ja kaubanduslikud sertifikaadid
Kommertsprojekti spetsifikatsioone peavad toetama kolmanda osapoole{0}}testid, mitte põhilised turundusalased väited. Avalike ruumide varjuseadmete määramisel peaksid arhitektid nõudma ametlikku laboridokumentatsiooni.
TÜV Rheinlandi mehaanilise ohutuse testimine:Kinnitab üldist raami koormusohutust, hingede nihkepinge lävesid ja -kallutamisvastast stabiilsust staatilise koormuse korral.
SGS ISO 9001 sertifikaat:Garanteerib, et konstruktsioonikarkassi tootmine vastab rangetele kvaliteedijuhtimise ja tooraine järjepidevuse standarditele.
EN 581 Euroopa standard:Määrab avalikes kohtades kasutatava lepingulise{0}välimööbli konstruktsiooni tugevuse, ohutuse ja stabiilsuse nõuded.
ASTM G154 UV-kindluse testimine:Kinnitab, et toonkangad säilitavad tõmbetugevuse ja rebenemiskindluse ka pärast pikaajalist UV-kiirgust.
BIFMA kaubanduslik vastupidavusstandard:Katsetab vändamehhanismi tõstetsükleid, pöördeliigendi kulumist ja riistvara väsimuskindlust pideva kaubandusliku töö käigus.
Kõrgekvaliteedilised{0}}kommertsüksused läbivad samuti ranged meetmedtuuletunneli testimine, kus täielikult välja pandud vihmavarjud on kontrollitud rajatistes allutatud mitme-nurga tuulele. Need testid tuvastavad täpsed tööpiirid ja struktuurilised murdepunktid enne, kui tooted turule jõuavad.
Kaubanduslik otsustusmaatriks: milline disain sobib teie ruumi?
Otsustades vahel akonsool vs keskpostiga vihmavari, hinnake oma koha konkreetseid paigutuse prioriteete kohalike tuuletasemete suhtes:
Valige keskposti disain, kui:Teie paigalduskohas on sagedased tugevad-tuule puhangud (35+ MPH), see asub kõrgel katusel või on otse rannikumere tuulega.
Valige konsoolkujundus, kui:Vajate paindlikku istmete paigutust, takistusteta laudade paigutust või varjukatet sügavate lamamistoolide jaoks ning aluse saate kinnitada otse betoonist kinnitusplaatide või{0}}maapealsete pistikupesade abil.
KKK:
K1: Kas keskmise vardaga vihmavari on alati tugevam kui konsoolvihmavari?
Jah, mehaaniliselt öeldes. Keskmine poolus kannab tuulekoormused otse oma kesktelge alla alusele, minimeerides paindejõude. Konsool asetab varikatuse horisontaalsele kangile, luues suure pöörlemismomendi, mis muudab selle äkilise tugeva tuule korral kalduvamaks või raami pingele vastuvõtlikumaks.
2. küsimus. Millise tuulekiirusega saab kaubanduslik-konsoolvihmavari ohutult vastu pidada?
Kõrge -spetsifikatsiooniga tuule-konstrueeritud kaubanduslik konsoolvihmavari, mis on kinnitatud betoonpinnale, talub avatud tuule kiirust 30–40 MPH (48–64 km/h). Tavalised kaubanduslikud konsoolid ilma betoonpoltideta tuleks siiski sulgeda, kui tuule kiirus ületab 20–25 MPH.
3. küsimus: kui palju põhiraskust vajab{1}}kõrge tuulega konsoolvihmavari?
Eraldiseisvad kaubanduslikud konsoolid vajavad tavaliselt 300 kuni 500+ naela ballast, sõltuvalt varikatuse suurusest. Äärmuslike tuulepiirkondade korral tuleks eraldiseisvad alused asendada pinnapealsete polt{3}}terasplaatide või valatud betoonist ankrupesadega.
4. küsimus: miks eelistatakse tugeva-tuulega piirkondades klaaskiust ribisid alumiiniumribidele?
Alumiiniumribid on jäigad ja võivad äkilise tuulesurve korral jäädavalt painduda või klõpsata. Klaaskiust ribid painduvad suure tuulekoormuse all, et paisata õhurõhk varikatusest välja ja seejärel vetruda tagasi oma algsele kujule, vältides raami püsivaid kahjustusi.
K5. Kas integreeritud vihmavarjutarvikud, nagu sisseehitatud{1}}tuled, võivad mõjutada tuuletakistust?
Kui see on õigesti projekteeritud, ei vähenda sisseehitatud{0}}LED-valgustussüsteemid tuuletakistust. Kaubanduslikud mudelid suunavad sisemise juhtmestiku spetsiaalsete kanalite kaudu õõnsate väljapressimiste sees, säilitades raami välisseina tugevuse ilma pingete kontsentratsioonipunkte tekitamata.
K6: Mis on tormi ajal konsoolvihmavarju rikke peamine põhjus?
Konsooliseadmete kõige levinum konstruktsiooni purunemiskoht on põhipöördliigend või põlve pöördepunkt. Tugevad tuuleiilid tekitavad suure pöördemomendi piki nihkehooba, eemaldades sisemised hammasrattad või lukustavad tihvtid, kui varikatus jäetakse tugevate tormide korral lahti.
K7: Kas ruudukujulised vihmavarjud on tuulekahjustustele vastuvõtlikumad kui ümarad?
Jah. Kandilisel varikatusel on ligikaudu 25–30% suurem kanga pindala kui sama nimilaiusega ümmarguse varikatuse puhul. See täiendav pindala püüab kinni oluliselt suurema õhuhulga, tekitades mastile suurema tõususurve ja dünaamilise koormuse.
8. küsimus: milline hooldusetapp on kõige olulisem{1}}tuulevarju ohutuse tagamiseks?
Kontrollige ja pingutage regulaarselt kõiki konstruktsiooniühenduspolte, pöörderiistvara ja aluse lukustuskruvisid. Lahtised liigendid võimaldavad tuuleturbulentsi ajal raami täiendavat liikumist, kiirendades metalli väsimist ja suurendades aja jooksul konstruktsiooni purunemise ohtu.
